La impresión 3D, por Nacho y Adrián

¿QUÉ ES UNA IMPRESORA 3D?     Una impresora 3D es un máquina capaz de imprimir figuras con volumen a partir de un diseño hecho por ordenador.      La tecnología empleada por las impresoras 3D domésticas es la de fabricación por filamento fundido (FFF) en la que el material se va añadiendo por capas hasta crear la forma deseada. Estas impresoras calientan el filamento de plástico y lo pasan por una pequeña boquilla para expulsar un hilo que va componiendo capa a capa un dibujo "loncheado" con un programa de ordenador del objeto que se quiere reproducir.

PROCESO DE IMPRESIÓN EN VÍDEO Hemos realizado un vídeo explicatorio , para mostrar de forma gráfica todo el proceso que es necesario para imprimir tu diseño en 3D:

PROCESO DE IMPRESIÓN 3D El proceso de impresión en 3 dimensiones consta de tres etapas diferenciadas: PRIMER PASO Diseño 3D. El primer paso es diseñar la pieza que quieres imprimir. Para ello puedes utilizar cualquier programa de diseño gráfico como SketchUp, Tinkercad, BlocksCAD, OpenSCAD, Blender, FreeCAD, AutoCAD, etc. Al guardar el archivo, se debe exportar como STL. SEGUNDO PASO  Laminado. Los programas de laminado traducen el ficheros STL, a formato GCODE, que es el que entiende la impresora. Los programas de laminado se ocupan de determinar las capas de plástico necesarias para conformar la pieza diseñada y el orden en el que se van a suceder. Cura, Slic3r y Repetier-Host son programas dedicados a esta función, y nos permite visualizar las piezas en STL, modificarlas y controlar todo el proceso de impresión.    TERCER PASO  Impresión. El archivo GCODE generado en el proceso de laminado, se copia a una t...

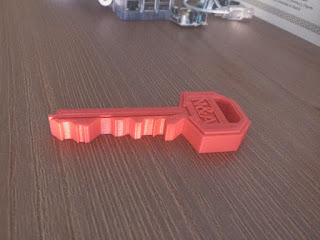

  S KETCH U P SketchUp es un programa de diseño gráfico y modelado en tres dimensiones basado en caras. Para entornos de arquitectura, ingeniería civil, diseño industrial, diseño escénico, GIS, videojuegos o películas. Nosotros lo emplearemos para crear los diseños que posteriormente imprimiremos.                                  Aquí tenemos el modelo de una vivienda con todos sus accesorios incluidos.                           Un modelo de una llave personalizada con el programa.  Pincha aquí  para descargarte los archivos de SketchUp que hemos realizado

REPETIER-HOST Programa que es capaz de controlar la impresora 3D. Este nos permite controlar movimientos y temperaturas de la impresora desde el ordenador, visionar las piezas STL que vayamos a cargar, e incluso hacer algunos pequeños cambios en ellas, como escalarlas, rotarlas o seleccionarlas para imprimir. Además usa varios programas de laminación que lleva incluidos, como Slic3r, que realiza el "loncheado" del modelo virtual en capas y define la estrategia de impresión mediante la generación de soportes, la configuración de la altura de capa, rellenos... Por último genera el archivo GCODE y lo guarda en una tarjeta SD listo para imprimir.

MODELO IMPRESO DE PRUEBA Hemos tenido la posibilidad de haber impreso un modelo 3D propio y aquí adjuntamos una imagen del terminado de esta
